Резиновые уплотнительные изделия: 4 ключевых правила подбора для промышленности при высоких температурах и воздействии масел

Не знаете, как подобрать долговечные резиновые уплотнительные изделия для оборудования? В статье разбираем различия материалов EPDM, NBR, FKM, нормы точности размеров, контроль качества и услуги индивидуального формования. Решения для автомобильной, нефтехимической и железнодорожной отрасли, устранение утечек, растрескивания и старения.

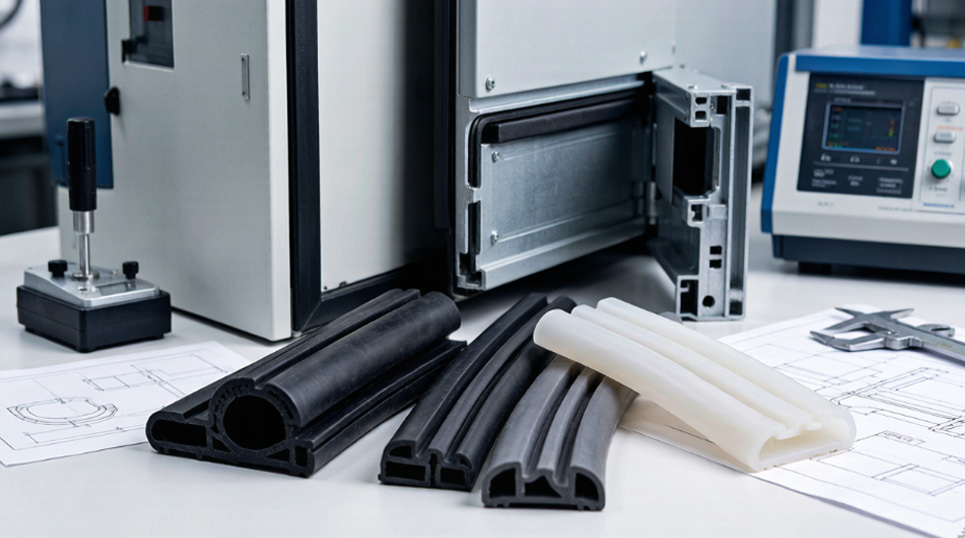

Резиновые уплотнительные изделия являются базовыми комплектующими, обеспечивающими пыле-, водо- и химическую герметизацию любого промышленного оборудования. Они используются в электротехнических шкафах, автомобильных двигателях, нефтехимических трубопроводах и термических печах. Качественные резиновые уплотнительные изделия напрямую определяют стабильность работы техники на долгие годы. Многие машиностроительные предприятия выбирают комплектующие только по низкой цене, игнорируя совместимость материала, твёрдость и технологию формования. В результате через несколько месяцев резиновые уплотнительные изделия затвердевают, набухают или растрескиваются, что приводит к простоям оборудования и росту расходов на ремонт. Чтобы приобрести уплотнения со сроком службы до 10 лет, нужно оценивать условия эксплуатации, состав сырья, геометрию и контроль производства по четырём основным критериям.

1. Классификация материалов резиновых уплотнительных изделий и сфера их применения

Серийно выпускаются четыре основные группы резиновых уплотнительных изделий из EPDM, NBR, фторкаучука FKM и силикона. Каждый материал имеет уникальные показатели термостойкости, маслостойкости и атмосферостойкости, неверный выбор сразу сокращает ресурс работы комплектующих.

1.1 Уплотнительные изделия из EPDM: оптимальный вариант для наружной эксплуатации

Резиновые уплотнительные изделия на основе EPDM обладают повышенной устойчивостью к ультрафиолету, озону, дождю и морозу. Диапазон рабочих температур от −40 °C до +120 °C, они подходят для навесных фасадов, контейнеров и уличных электрических шкафов без контакта с нефтепродуктами. Экструзионная технология позволяет выпускать резиновые уплотнительные изделия с высокой точностью линейных размеров крупными партиями по выгодной стоимости. Этот материал широко применяется для герметизации дверей вагонов железнодорожного транспорта. Подробные кейсы монтажа смотрите в статье «Экструзионные уплотнительные профили».

1.2 Изделия из NBR для оборудования с повышенным содержанием масляных аэрозолей

Для гидравлических станций, металлообрабатывающих станков и дизельных установок подходят резиновые уплотнительные изделия из нитрильного каучука NBR. Материал устойчив к минеральным маслам и дизтопливу, твёрдость по Шору А регулируется в диапазоне 40–80 единиц. Мягкие марки плотно облегают неровные металлические поверхности, жёсткие сохраняют форму при постоянной вибрации. Минус NBR – слабая атмосферостойкость, поэтому такие резиновые уплотнительные изделия не рекомендуется использовать на открытом воздухе.

1.3 Формованные изделия FKM – резиновые уплотнительные изделия для экстремальных температур и агрессивных сред

При постоянном нагреве выше +200 °C и контакте с концентрированными кислотами, бензином и химическими растворами обычные резиновые уплотнительные изделия не справляются с нагрузкой. В таких случаях требуются комплектующие из фторкаучука FKM, кратковременно выдерживающие температуру до +300 °C без набухания и растрескивания. Формованные детали из фторкаучука FKM используются в выхлопных системах автотехники, химических реакторах и промышленных печах термообработки, спрос на эти резиновые уплотнительные изделия постоянно растёт среди производителей высокоточного оборудования.

2. Три технических параметра, определяющие срок службы резиновых уплотнительных изделий

Правильный состав сырья не гарантирует герметичность, если не учитывать твёрдость по Шору А, остаточную деформацию при сжатии и допуски геометрии резиновых уплотнительных изделий. Эти показатели часто игнорируются заказчиками, что становится причиной утечек.

Первое – твёрдость по Шору А. Стандартные резиновые уплотнительные изделия имеют показатель 45–75 А. Мягкие марки (45 А) заполняют микронеровности металла, жёсткие (75 А) не деформируются при вибрации, но требуют точной подгонки посадочных пазов. Изделия с твёрдостью выше 70 А плохо сжимаются, поэтому между поверхностями образуются щели.

Второе – точность размеров. У надёжного производителя допуск геометрии резиновых уплотнительных изделий составляет ±0,05 мм. Разница всего в 0,3 мм высоты уплотнительного выступа приводит к потере герметичности.

Третье – циклическая стойкость сжатия. Качественные резиновые уплотнительные изделия проходят испытание на 10 000 циклов сжатия на 25% без остаточных впадин, они не провисают при многолетней эксплуатации с постоянным открыванием и закрыванием узлов. Нормы лабораторных испытаний описаны на портале Российского союза производителей резинотехнических изделий https://www.rusrubber.ru.

3. Контроль качества на каждом этапе – гарантия стабильности резиновых уплотнительных изделий

Главное отличие сертифицированного промышленного поставщика от мелких производителей – собственная лаборатория для проверки каждой партии резиновых уплотнительных изделий. Контроль делится на три стадии: входной осмотр сырья, промежуточные замеры параметров полуфабрикатов и финальные климатические тесты готовой продукции.

На этапе приёмки проверяют чистоту каучука, содержание стабилизаторов и сажи, исключают добавление вторичного сырья. В процессе экструзии или прессования контролируют твёрдость и растяжимость изделий. Готовые резиновые уплотнительные изделия тестируют в камерах с перепадами температур, высокой влажностью и солевым туманом для имитации круглогодичных нагрузок.

В одном из проектов для изготовителей солнечных инверторов мы обнаружили, что обычные резиновые уплотнительные изделия теряют 18% эластичности через шесть месяцев хранения при высокой влажности. Благодаря раннему тестированию мы скорректировали рецептуру, добавили УФ-стабилизатор и увеличили долю сажи, сохранив при этом внешний цвет изделий.

4. Индивидуальное производство резиновых уплотнительных изделий: стоимость не выше серийных моделей

Более 40% промышленных проектов не подходят стандартные типоразмеры резиновых уплотнительных изделий, поэтому индивидуальное формование стало востребованной услугой. Многие заказчики ошибочно полагают, что изготовление по чертежам стоит значительно дороже серийных изделий, но при наличии собственного цеха пресс-форм затраты остаются на одном уровне, средний срок изготовления партии составляет всего 12 дней.

После получения технического задания, сканов пазов и требований по температурному режиму инженеры создают 3D-модель будущих резиновых уплотнительных изделий с учётом технологических зазоров и силы прижима. Изготавливают пробную партию в собственных пресс-формах без привлечения сторонних подрядчиков, затем проводят полный комплекс климатических испытаний в диапазоне −45 °C … +100 °C при влажности 95% и 168 часах воздействия солевого тумана. Мы готовы произвести резиновые уплотнительные изделия с уникальным сечением, нестандартной твёрдостью или специальной рецептурой для лабораторного и робототехнического оборудования.
