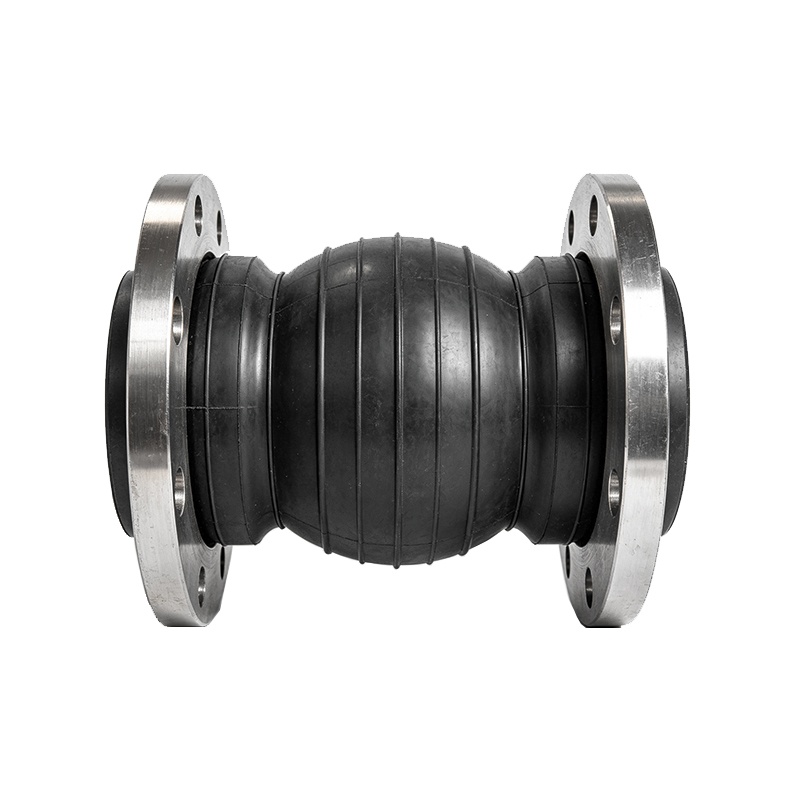

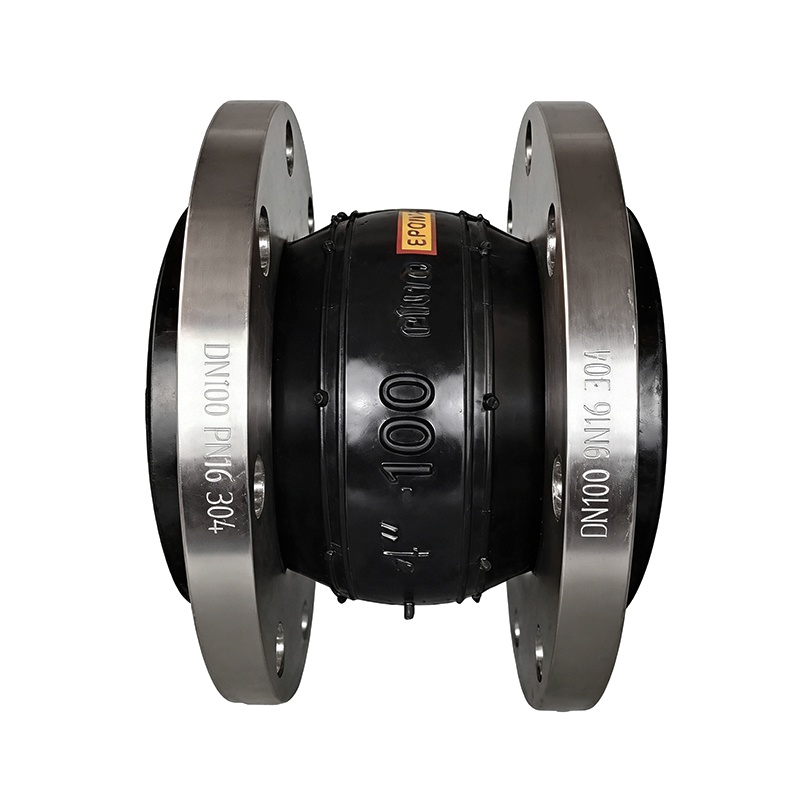

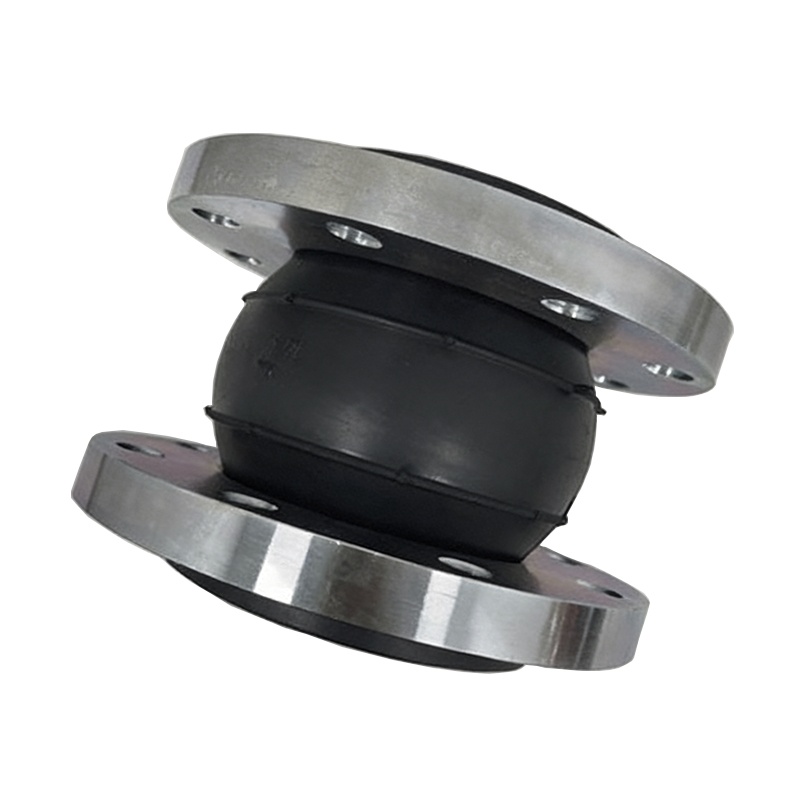

Фланцевые резиновые вибровставки
Резиновый фланцевый компенсатор (также известный как резиновый компенсатор или гибкий резиновый соединитель) является ключевым элементом гибкого соединения в трубопроводных системах. Они изготавливаются путем интеграционной вулканизации высокоэластичного резинового корпуса с металлическим фланцем.
Описание
маркер
Описание продукта
Резиновый фланцевый компенсатор (также известный как резиновый компенсатор или гибкий резиновый соединитель) является ключевым элементом гибкого соединения в трубопроводных системах. Они изготавливаются путем интеграционной вулканизации высокоэластичного резинового корпуса с металлическим фланцем. Благодаря высокой эластичности, герметичности и устойчивости к воздействию рабочих сред, эти соединения эффективно решают четыре основные проблемы, возникающие при эксплуатации трубопроводов: передачу вибраций, распространение шума, смещения, вызванные тепловым расширением и сжатием, а также напряжения, возникающие из-за монтажных погрешностей. Они являются «специалистами по гашению вибраций, шумоподавлению и компенсации смещений» в трубопроводных системах таких отраслей, как водоснабжение и водоотведение, химическая промышленность, энергетика и системами отопления, вентиляции и кондиционирования воздуха.
Основные преимущества продукта
1. Высокоэффективная амортизация и шумоподавление для продления срока службы оборудования. Гибкая конструкция резинового корпуса поглощает вибрации и удары, возникающие при работе насосов, клапанов и вентиляторов, препятствуя передаче вибраций по трубопроводу. Это обеспечивает значительное снижение шума и позволяет избежать усталостных повреждений трубопроводов и оборудования, вызванных жесткими соединениями, что значительно продлевает срок службы системы.
2. Компенсация смещений в нескольких направлениях, адаптация к сложным условиям эксплуатации. Возможность одновременной компенсации осевых, поперечных и угловых смещений трубопроводов, что позволяет полностью устранить напряжения, возникающие в трубопроводах в результате теплового расширения и сжатия, осадки фундамента или монтажных погрешностей, тем самым изначально предотвращая риск деформации, растрескивания и утечек.
3. Индивидуальные составы резины, устойчивые к воздействию транспортируемых сред, для всех условий эксплуатации. Возможность подбора резинового материала в зависимости от транспортируемой среды, что позволяет удовлетворить требования большинства условий эксплуатации:
Натуральный каучук (NR): подходит для систем водоснабжения и канализации
Нитрильный каучук (NBR): обладает превосходной маслостойкостью, подходит для трубопроводов, по которым транспортируются нефтепродукты и смазочные масла
Этилен-пропилен-диен-каучук (EPDM): устойчив к высоким температурам, кислотам и щелочам, подходит для систем горячего водоснабжения и отведения химических сточных вод
Резиновые соединения с PTFE-вставкой: устойчивы к воздействию сильных кислот, щелочей и сильных окислителей, решают проблемы транспортировки сильнокоррозионных сред
1. Интегрированная герметичная конструкция, гарантирующая полное отсутствие утечек. Резина и фланец прочно соединены с помощью технологии высокотемпературной вулканизации, что исключает риск утечек из-за зазоров; фланцы доступны из углеродистой стали или нержавеющей стали 304/316, что позволяет удовлетворить различные требования к коррозионной стойкости и давлению.
2. Простота монтажа и низкие затраты на обслуживание. Стандартные фланцевые соединения подходят для монтажа на стандартных трубопроводах, что позволяет быстро выполнить работы без использования специальных инструментов; Модели с ограничителем предотвращают чрезмерное растяжение соединения в условиях высокого давления, повышая безопасность эксплуатации и практически исключая необходимость в последующем обслуживании.
3. Стойкость к старению и атмосферным воздействиям, приспособленность к сложным условиям. Использование резиновой смеси, устойчивой к старению и озону, обеспечивает превосходную стойкость к атмосферным воздействиям и старению, что позволяет использовать соединения в сложных условиях установки, таких как внутри помещений, на открытом воздухе и под землей; срок службы значительно превосходит срок службы традиционных жестких соединительных элементов.
Технические характеристики и стандарты
| Проект | Подробная информация о технических характеристиках |
| Номинальный диаметр | DN25 ~ DN3000 (возможно изготовление нестандартных изделий большого диаметра по индивидуальному заказу) |
| Номинальное давление | PN 0,6 / PN 1,0 / PN 1,6 / PN 2,5 МПа |
| из резины | NR / NBR / EPDM / FKM / с PTFE-покрытием (опция) |
| Материал фланца | Углеродистая сталь (Q235) / нержавеющая сталь 304 / 316L (по выбору) |
| Применимые стандарты | GB/T 12465, HG/T 2298, CJ/T 208 и др. |
| Диапазон рабочих температур | от -40 °C до +120 °C (по запросу возможна поставка моделей из специальных материалов, устойчивых к экстремальным температурам) |
Типичные области применения
Коммунальное водоснабжение и водоотведение: водоочистные станции, станции очистки сточных вод, коммунальные трубопроводы водоснабжения и водоотведения
Системы отопления, вентиляции и кондиционирования воздуха: циркуляционная вода в системах центрального кондиционирования, шумо- и вибропоглощение в трубопроводах систем отопления
Нефтехимическая промышленность: транспортировка нефтепродуктов и химических сред, адаптация к коррозионно-агрессивным условиям эксплуатации
Энергетика и металлургия: циркуляционная вода на электростанциях, трубопроводные системы в металлургической промышленности
Судостроение и морская инженерия: гибкие соединения для судовых трубопроводов и портового оборудования
Комплектация промышленного оборудования: виброизолирующие соединения на входах и выходах насосов, клапанов, вентиляторов и другого оборудования
Линейка доступных продуктов
Одношаровые резиновые муфты: универсальная модель для стандартных условий эксплуатации, подходит для трубопроводов малого и среднего диаметра
Двухшаровые резиновые соединения: обеспечивают большую компенсацию, подходят для условий эксплуатации с высокими требованиями к смещению
Резиновые соединения с переходником: предназначены для соединения труб разного диаметра, решают проблему изменения диаметра

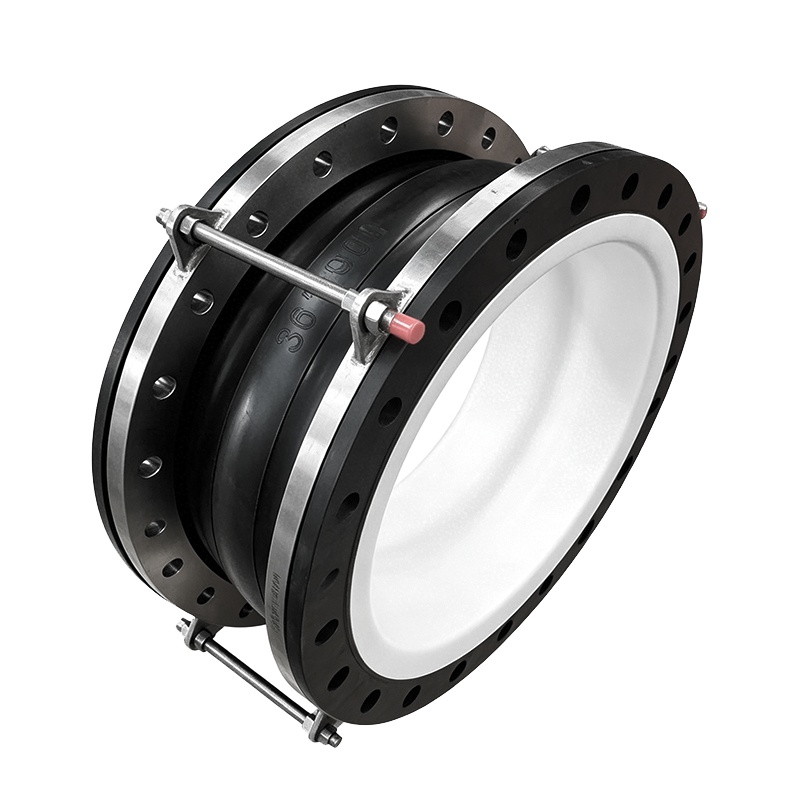

Резиновые соединения с тефлоновым покрытием: устойчивы к сильной коррозии, подходят для среды с сильными кислотами, щелочами и сильными окислителями
Резиновые соединения с ограничителем: предназначены для высокого давления и больших диаметров, предотвращают вытягивание и чрезмерное смещение
Почему стоит выбрать наши резиновые гибкие соединения?
Индивидуальные решения для любых условий эксплуатации: возможность изготовления на заказ с учетом рабочей среды, давления, проходного сечения и специальных конструктивных особенностей, что позволяет удовлетворить любые нестандартные технические требования
Контроль качества на уровне экспортных стандартов: строгое соблюдение системы менеджмента качества ISO, продукция проходит независимую сертификацию и соответствует международным инженерным стандартам
Гарантия быстрой доставки: наличие стандартных типоразмеров на складе, возможность оперативного производства партийных заказов и отправки по всему миру, что позволяет удовлетворить потребности внешнеторговых заказов
Полная поддержка технической команды: мы предоставляем рекомендации по выбору модели, советы по установке и послепродажную техническую поддержку, предлагая комплексные решения для вашей трубопроводной системы.
Если вам нужен каталог продукции, индивидуальное предложение или техническая поддержка, обращайтесь к нашей команде специалистов в любое время — мы подберем для вас оптимальное решение для гибких трубопроводных систем!
